ТНП монтаж печатных плат

ТНП монтаж печатных плат 04.03.2014

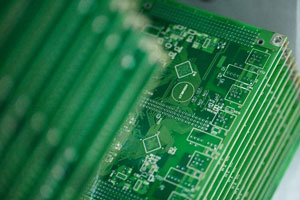

В конце 80-годов прошлого века стало очевидно, что микроэлектронные компоненты в печатных платах требует от их производителей радикального изменения технологии сборки. Уменьшение размеров радиодеталей, увеличение количества выводов на корпусах, уменьшение расстояния между ними - все это сделало установку элементов в сквозные отверстия нецелесообразной. Одним из решений проблемы стал поверхностный монтаж печатных плат, при котором радиоэлемент устанавливается на контактные площадки расположенные на поверхности печатной платы.

Крепление и контакт в таких платах осуществляется с помощью адгезивов (электропроводящий клей) или припойной пасты. Технология нанесения адгезивов схожа с технологией нанесения припойной пасты - трафаретная печать или диспенсорное нанесение. В 90 % случаев адгезивы наносятся с использованием диспенсоров. Трафаретное нанесение адгезивов аналогично трафаретному нанесению припойной пасты.

При диспенсорном нанесении не требуется изготовление трафарета и оборудование легко перенастроить. Технология заключается в выдавливании сжатым воздухом припойной пасты через иглу шприца. Метод применяется как при ручном, так и при автоматическом нанесении. Опытный оператор обрабатывает до 120 точек в минуту, автомат - 500 точек в минуту.

При ручном нанесении наиболее возможны два опасных вида брака:

  • различное количество пасты, нанесенное на контактные площадки одного элемента, может вызвать его опрокидывание;
  • при неточном дозировании возможно короткое замыкание выводов элемента после оплавления.

Автомат лишен этих недостатков. Возможен брак вследствие неточности нанесения, но поскольку погрешность современных автоматических установок часто превышает требуемую, его причиной служит неверная программная настройка оператором.

Трафаретная печать осуществляется нанесением припойной пасты через окна (апертуры) в трафарете. Трафарет может быть сеточным или цельнометаллическим. Металлические трафареты изготавливаются двухсторонним химическим травлением, лазерной резкой, гальванопластикой. Сеточные - методом литографии. Метод печати прост: по поверхности трафарета движется ракель, выдавливая пасту в окна трафарета.

Производство печатных плат остается технологически сложным производственным процессом, а в России имеет свою особенность - малые партии при широком ассортименте. Фактор, повышающий себестоимость продукции.
